ADwin-Pro II
Module Pro II-TC-8 ISO

Présentation

Le module Pro II-TC-8-ISO permet de relier et mesurer les températures issues de 8 thermocouples de types J, K, T, E, R, S, N ou B. Ce module retourne directement les valeurs de température. Il est équipé d'une jonction de soudure froide commune de compensation. Cependant la valeur de tension thermoélectrique de chaque voie peut également être retournée. Selon la position d'un pont, les thermocouples peuvent être isolés les uns des autres, au leurs points froids peuvent être reliés à la masse.


Le module effectue des mesures de manière continue à une fréquence programmable. Dès qu'une mesure est demandée, la dernière valeur de tension thermoélectrique de la voie considérée est convertie en température et cette valeur est retournée.


Les entrées sont équipées d'un filtre Butterworth passe bas avec fréquence de coupure à 5 Hz. Il est possible de commander une version sans ce filtre.

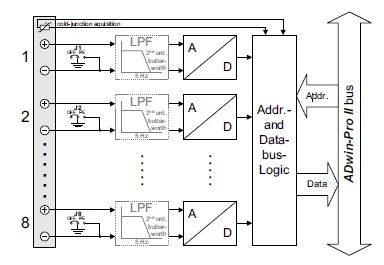

L'architecture de ce module est la suivante :

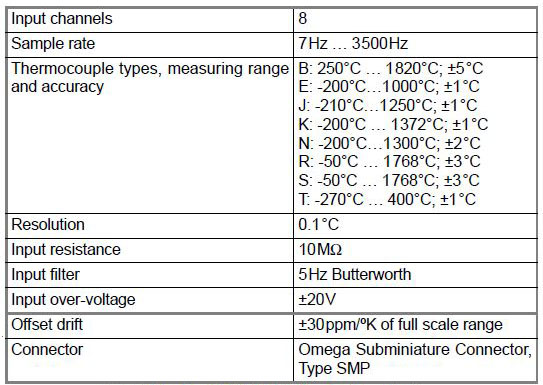

Spécifications
