ADwin-Pro II
A propos des entrées analogiques des systèmes ADwin-Pro II

Guide de sélection des modules d'entrées analogiques

Le système ADwin-Pro II propose plusieurs modules pour les entrées analogiques :


 • Architecture parallèle synchrone ou asynchrone avec 1 convertisseur par voie,
 • Architecture avec entrées multiplexées,
 • 18 bits@500 kHz / 16 bits@4 MHz / 14 bits@50 MHz,
 • Mémoire locale pour bufferisation ou traitements à hautes fréquences,
 • Option coprocesseur mathématique temps réel TiCo,
 • Conditionnement de capteurs, gammes étendues, filtrage,
 • Connecteurs Lemo, BNC ou Sub-D,
 • Versions « customisées ».


Au-delà des spécifications de résolution, gamme, fréquence, nombre de voies, présence de mémoire locale, etc... Il est important de bien appréhender les différences de fonctionnement entre les deux architectures proposées : Cartes multiplexées ou cartes parallèles.

Cartes multiplexées

Quel que soit le nombre de voies, l’architecture générique des cartes multiplexées est la suivante :



Pour chaque voie à échantillonner, le système doit effectuer les opérations suivantes :


 - Positionner le multiplexeur sur la voie à échantillonner,
 - Appliquer le gain sélectionné pour la voie à l’amplificateur programmable,
 - Attendre le temps d’établissement requis par l’amplificateur programmable,
 - Déclencher la conversion,
 - Attendre la fin de conversion,
 - Lire les données issues du convertisseur.


Cette séquence impose les fonctionnements suivants :


 - Dans le cas où une seule voie est échantillonnée et ou le gain ne varie jamais, la fréquence maximale d’acquisition est celle imposée par la vitesse du convertisseur. Si celui-ci a un temps de conversion de 2µs, la fréquence maximale d’acquisition sera de 500 KHz (1Hz / 2µs) pour cette voie unique.

 - Dans le cas où une seule voie est échantillonnée avec un potentiel gain variable et ajusté à chaque conversion, la fréquence maximale d’acquisition est celle imposée par l’addition des temps d’établissement de l’amplificateur programmable et de conversion. Si le temps d’établissement du gain et celui de conversion sont de 2µs chacun, la fréquence maximale d’acquisition sera de 250 KHz (1Hz / 4µs) pour cette voie unique.

 - Dans le cas où plusieurs voies sont échantillonnées la fréquence d’acquisition maximale d’une voie sera celle du cas précédent divisée par le nombre de voies. A titre d’exemple, si l’on échantillonne 4 voies, chacune pourra être échantillonnée à une fréquence de 62,5 KHz (250 KHz / 4 Voies).

Cartes parallèles

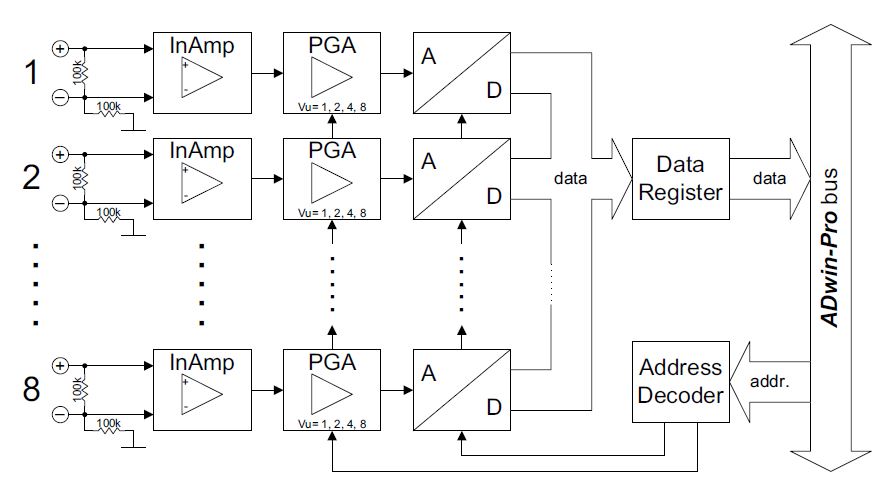

Contrairement aux cartes multiplexées, les cartes parallèles disposent d’un convertisseur par voie. Leur architecture est la suivante :



Cette architecture utilise un amplificateur programmable et un convertisseur dédié à chaque voie. Elle offre des avantages importants :


 - Quel que soit le nombre de voies échantillonnées, chaque voie peut être échantillonnée à une fréquence uniquement liée au délai d’établissement de l’amplificateur et au délai de conversion. Ainsi si le temps d’établissement de l’amplificateur et le délai de conversion sont chacun de 2 µS, chaque voie pourra être échantillonnée à une fréquence de 250 KHz.

 - Etant donné que chaque voie dispose de son amplificateur et de son convertisseur dédié, toutes les voies peuvent être échantillonnées de manière synchrone. Il n’existe plus de décalage temporel entre les voies qui serait lié à un multiplexeur.

 - Enfin, et pour les mêmes raisons, toutes les voies peuvent être échantillonnées à des fréquences asynchrones (Des fréquences ne se divisant pas par un diviseur commun de fréquence). Cela permet de mixer des voies liées à des phénomènes physiques exposant des bandes passantes multiples. A titre d’exemple, si dans une application on échantillonne des *thermocouples (ayant généralement une bande passante très faible) concurremment à des capteurs de plus haute bande passante, il sera possible d’adapter de manière précise la vitesse d’acquisition de chaque voie à la bande passante du capteur qui lui est lié. Il n’est donc plus nécessaire de sous-échantillonner un signal en fonction de sa bande passante.

Choix entre cartes multiplexées ou cartes parallèles

Voici quelques règles génériques pour faire un choix entre les deux architectures.


Si, pour votre application :


 - Le délai imposé par le multiplexage entre la première voie et la dernière voie échantillonnée est synonyme de simultanéité au regard des phénomènes physiques observées,
 - la fréquence d’acquisition par voie est compatible avec les vitesses proposées par un multiplexage,
 - les capteurs ont une bande passante proche les uns des autres, ou que vous pouvez sous-échantillonner les capteurs avec de faibles bandes passantes,


alors une carte multiplexée sera adaptée à votre besoin.


En revanche, si votre application :


 - Impose une simultanéité parfaite des acquisitions entre voies,
 - nécessite des vitesses d’acquisition importantes pour plusieurs voies,
 - échantillonne des capteurs avec des bandes passantes très différentes,
 - requiert des boucles de régulation à des fréquences différents,


alors une carte parallèle sera mieux adaptée à votre besoin.


Il est important de toujours garder à l’esprit que les cartes parallèles offrent une bien meilleure flexibilité que les cartes multiplexées. Dans le doute, il est donc préférable de choisir des cartes parallèles.

Tableau résumé des cartes

Type V Ref. V Diff. Résolution Gamme Gains Conversion Multiplexage Fréquence Max. Mémoire TiCo Compléments
Pro II-AIN-8/18 Mux - 8 18 ±10V 1,2,4,8 2µs 2,5µs 500KHz - - - ...
Pro II-AIN-8/18-TiCo Mux - 8 18 ±10V 1,2,4,8 2µs 2,5µs 500KHz - X - ...
Pro II-AIN-8/18-8B Mux - 16 18 ±10V 1,2,4,8 2µs 2,5µs 500KHz - - Modules 8B ...
Pro II-AIN-16/18-C Mux - 16 18 ±20mA 1,2,4,8 2µs 2,5µs 500KHz - - - ...
Pro II-AIN-16/18-8B Mux - 16 18 ±10V 1,2,4,8 2µs 2,5µs 500KHz - - Modules 8B ...
Pro II-AIN-32/18-D Mux 32 16 18 ±10V 1,2,4,8 2µs 2,5µs 500KHz - - - ...
Pro II-AIN-32/18-D-TiCo Mux 32 16 18 ±10V 1,2,4,8 2µs 2,5µs 500KHz - X - ...
Pro II-AIN-F-4/14 Par - 4 14 ±10V 1 20ns NA 50MHz 256MO - Min/Max/Moy/Lim ...
Pro II-AIN-F-8/14 Par - 8 14 ±10V 1 20ns NA 50MHz 256MO - Min/Max/Moy/Lim ...
Pro II-AIN-F-4/16 Par - 4 16 ±10V 1,2,4,8 250ns NA 4MHz 256MO - Min/Max/Moy/Lim ...
Pro II-AIN-F-8/16 Par - 8 16 ±10V 1,2,4,8 250ns NA 4MHz 256MO - Min/Max/Moy/Lim ...
Pro II-AIN-F-4/18 Par - 4 18 ±10V 1 2µs NA 500KHz - - Lim ...
Pro II-AIN-F-8/18 Par - 8 18 ±10V 1 2µs NA 500KHz - - Lim ...
