ADwin-Pro II
Modules d'entrées analogiques 16 voies multiplexées

Préambule

Pour obtenir des informations sur des divers types de modules d'entrées analogiques et leurs fonctionnements respectifs, consultez la rubrique : Guide de sélection des modules d'entrées analogiques.


Cette rubrique documente les modules suivants :


 • Pro II-AIN-8/18-8B
 • Pro II-AIN-16/18-C
 • Pro II-AIN-16/18-8B

Présentation

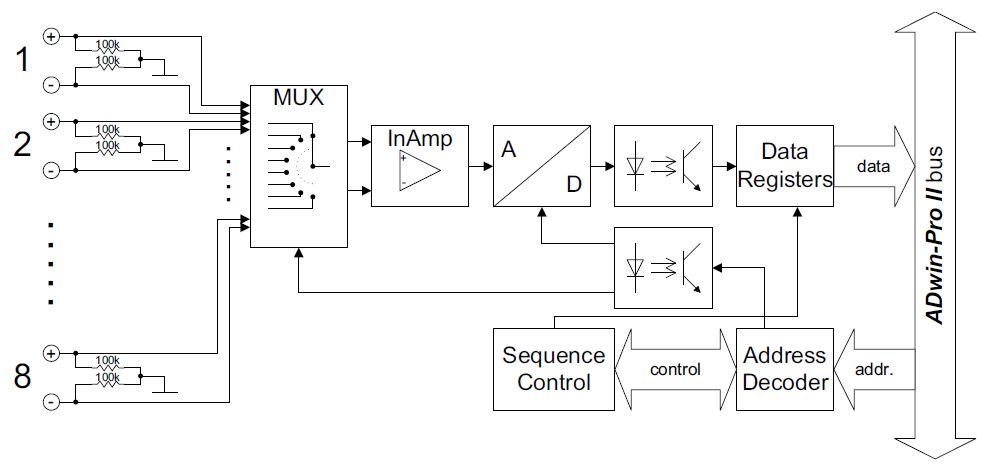

Les modules d'entrées analogiques 8 voies des systèmes ADwin-Pro II présentent l'architecture multiplexée suivante :



Ils exposent les caractéristiques principales suivantes :


 • 16 voies,
 • 18 bits de résolution,
 • Délai de conversion : 2µs,
 • Délai de multiplexage : 2,5µs,
 • Fréquence d'acquisition maximale : 500KHz,
 • Mode d'acquisition point par point,
 • Mode d'acquisition séquentiel avec définition d'une liste de voies à acquérir avec définition du gain programmable et de la vitesse de mesure entre voies,

 • Détection automatique de dépassement de seuils haut et bas par voie,

 • Connecteur de type SubD 37 broches.


Cependant, chacun des modules de cette série présente des fonctionnalités spécifiques détaillées ci-dessous.

Pro II-AIN-16/18-C

Ce module est conçu pour fonctionner en mesure de courant. Il dispose donc des spécificités suivantes :


 • 16 voies référencées,
 • Gammes programmables : ±20mA, ±10mA, ±50mA, ±2,5mA


Les 16 voies de mesure doivent être référencées à une masse commune. Cette masse peut être celle du châssis ou peut être fournie via une des broches AGND du connecteur.


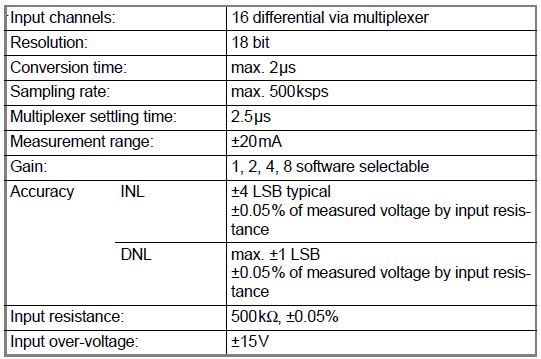

Les spécifications de ce module sont les suivantes :



Pro II-AIN-8/18-8B

Ce module est conçu permet de recevoir jusqu'à 8 modules de conditionnement de type 8B. Etant équipé de 16 voies, l'utilisateur dispose alors de 8 voies avec modules 8B et 8 voies d'acquisition en tension :


 • 8 voies pour modules 8B,
 • 8 voies différentielles,
 • Gammes programmables : ±10V, ±5V, ±2,5V, ±1,25V.


Ce module utilise 2 emplacements dans un châssis ADwin-Pro II.

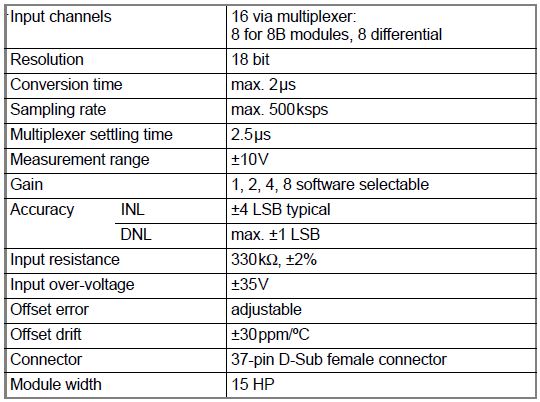

Les spécifications de ce module sont les suivantes :



Pro II-AIN-16/18-8B

Ce module est conçu permet de recevoir jusqu'à 16 modules de conditionnement de type 8B :


 • 16 voies pour modules 8B,
 • Gammes programmables : ±10V, ±5V, ±2,5V, ±1,25V.


Ce module utilise 2 emplacements dans un châssis ADwin-Pro II.

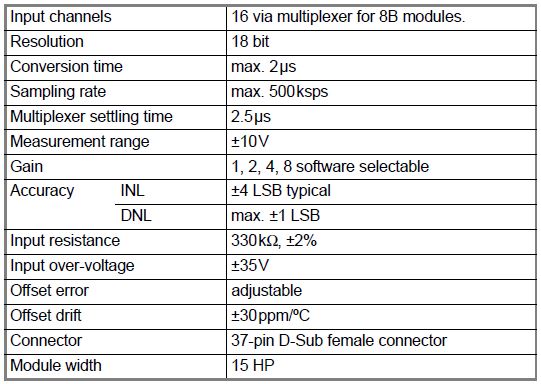

Les spécifications de ce module sont les suivantes :
