ADwin-Pro II
Modules d'entrées analogiques 32 voies multiplexées

Préambule

Pour obtenir des informations sur des divers types de modules d'entrées analogiques et leurs fonctionnements respectifs, consultez la rubrique : Guide de sélection des modules d'entrées analogiques.


Cette rubrique documente les modules suivants :


 • Pro II-AIN-32/18-D
 • Pro II-AIN-32/18-D-TiCo

Présentation

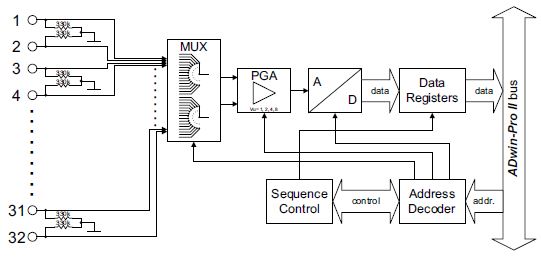

Les modules d'entrées analogiques 8 voies des systèmes ADwin-Pro II présentent l'architecture multiplexée suivante :



Ils exposent les caractéristiques principales suivantes :


 • 16 voies différentielles ou 32 voies référencées,
 • Gammes programmables : ±10V, ±5V, ±2,5V, ±1,25V,
 • 18 bits de résolution,
 • Délai de conversion : 2µs,
 • Délai de multiplexage : 2,5µs,
 • Fréquence d'acquisition maximale : 500KHz,
 • Mode d'acquisition point par point,
 • Mode d'acquisition séquentiel avec définition d'une liste de voies à acquérir avec définition du gain programmable et de la vitesse de mesure entre voies,
 • Détection automatique de dépassement de seuils haut et bas par voie,

 • Connecteur de type SubD 37 broches.

Option Coprocesseur TiCo

Le module référencé Pro II-AIN-32/18-D-TiCo est équipé d'un coprocesseur TiCo intégré qui permet de développer des process temps réel s'exécutant sur le module plutôt que sur le processeur temps réel central du châssis ADwin-Pro II. Ce coprocesseur peut accéder à toutes les ressources du module et peut échanger des données avec le processeur temps réel central. Les process dédiés à ce coprocesseur sont développés via le langage TiCoBasic. Ils sont généralement utilisés pour gérer les acquisitions et un prétraitement local des données acquises. Ce coprocesseur est équipé d'un BootLoader dédié, cela permet de stocker les process dans une mémoire non volatile du module. A la mlise en service du châssis ADwin-Pro II, less process sont directement utilisables et peuvent être démarrés automatiquement. Ce coprocesseur dispose d'une mémoire de 28 KO pour les process et d'une mémoire de 28 KO pour les données.

Spécifications
