ADwin-Pro II
Série Pro II-RTD-8

Présentation

Cette série de modules permet de relier et d'acquérir des mesures de températures issues de capteurs RTD de types PT100, PT500, PT1000 ou NI1000.


Ces modules permettent de mesurer 8 voies indépendantes. Ils sont équipés d'un multiplexeur et d'un convertisseur ADC. De ce fait, ils fonctionnent de manière identique aux modules d'acquisition en tension tel que cela est décrit à la rubrique : Guide de sélection des modules d'entrées analogiques.


Deux versions sont proposées :


 • Pro II-RTD-8 : 8 voies via 1 connecteur SubD 37 broches,
 • Pro II-RTD-8-L : 8 voies via 8 connecteurs LEMO 4 broches.

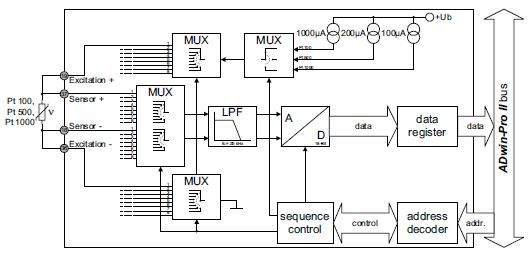

L'architecture de ces modules est la suivante :



Ces modules peuvent utiliser les techniques mesure en 2, 3 ou 4 fils selon les capteurs utilisés


Les capteurs sont reliés via un filtre passe bas de deuxième ordre avec une fréquence de coupure à 25 KHz. Il est possible de définir un nombre de mesures pour mettre en oeuvre un filtre intégrateur. Dans ce cas le module effectue le nombre de conversions souhaitées puis retourne leur moyenne.

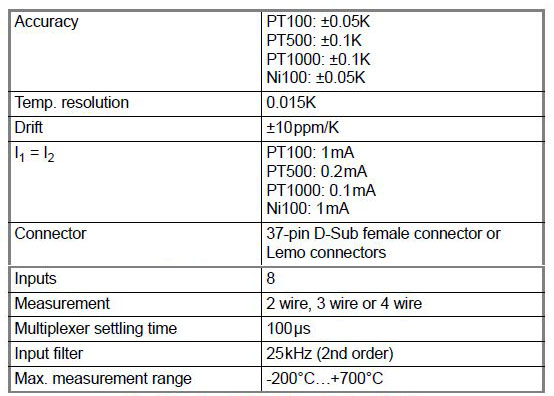

Spécifications
