ADwin-Pro II
Modules d'entrées analogiques 8 voies multiplexées

Préambule

Pour obtenir des informations sur des divers types de modules d'entrées analogiques et leurs fonctionnements respectifs, consultez la rubrique : Guide de sélection des modules d'entrées analogiques.


Cette rubrique documente les modules suivants :


 • Pro II-AIN-8/18
 • Pro II-AIN-8/18-TiCo

Présentation

Les modules d'entrées analogiques 8 voies des systèmes ADwin-Pro II présentent l'architecture multiplexée suivante :



Ils exposent les caractéristiques principales suivantes :


 • 8 voies différentielles,
 • Gammes programmables : ±10V, ±5V, ±2,5V, ±1,25V,
 • 18 bits de résolution,
 • Délai de conversion : 2µs,
 • Délai de multiplexage : 2,5µs,
 • Fréquence d'acquisition maximale : 500KHz,
 • Mode d'acquisition point par point,
 • Mode d'acquisition séquentiel avec définition d'une liste de voies à acquérir avec définition du gain programmable et de la vitesse de mesure entre voies,
 • Détection automatique de dépassement de seuils haut et bas par voie.

Connectique

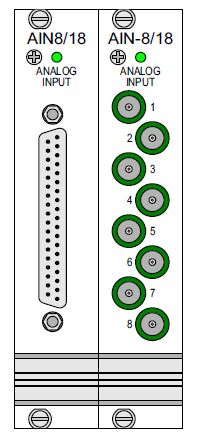

Les modules sont disponibles sous 2 formats de connectique : SubD 37 broches ou LEMO 1 pole isolé :



Option Coprocesseur TiCo

Le module référencé Pro II-AIN-8/18-TiCo est équipé d'un coprocesseur TiCo intégré qui permet de développer des process temps réel s'exécutant sur le module plutôt que sur le processeur temps réel central du châssis ADwin-Pro II. Ce coprocesseur peut accéder à toutes les ressources du module et peut échanger des données avec le processeur temps réel central. Les process dédiés à ce coprocesseur sont développés via le langage TiCoBasic. Ils sont généralement utilisés pour gérer les acquisitions et un prétraitement local des données acquises. Ce coprocesseur est équipé d'un BootLoader dédié, cela permet de stocker les process dans une mémoire non volatile du module. A la mlise en service du châssis ADwin-Pro II, less process sont directement utilisables et peuvent être démarrés automatiqument. Ce coprocesseur dispose d'une mémoire de 28 KO pour les process et d'une mémoire de 28 KO pour les données.


Option Filtre passe bas

Les modules de cette série peuvent être équipés en option d'un filtre passe bas de type Butterworth de 4° ordre dont la fréquence de coupure peut être de 5 KHz, 10 KHz ou 50 KHz.

Option Gamme étendue ±30V

Les modules de cette série peuvent être équipés en option d'une gamme étendue à ±30V. Cette option est toujours accompagnée d'une option avec filtre à 10 KHz.

Références

Le tableau suivant référence tout les modules avec ou sans options de cette série :


Connecteur LEMO Connecteur LEMO avec TiCo Connecteur SubD 37 Connecteur SubD 37 avec TiCo
Pas de filtre Pro II AIN-8/18 - Pro II AIN-8/18-D -
Filtre 5 KHZ Pro II AIN-8/18-LP5 - Pro II AIN-8/18-LP5-D -
Filtre 10 KHZ - Gamme ±30V Pro II AIN-8/18-LP30V Pro II AIN-8/18-LP30V-TiCo Pro II AIN-8/18-LP30V-D Pro II AIN-8/18-LP30V-D-TiCo
Filtre 50 KHZ - Pro II AIN-8/18-LP50-TiCo - Pro II AIN-8/18-LP50-D-TiCo

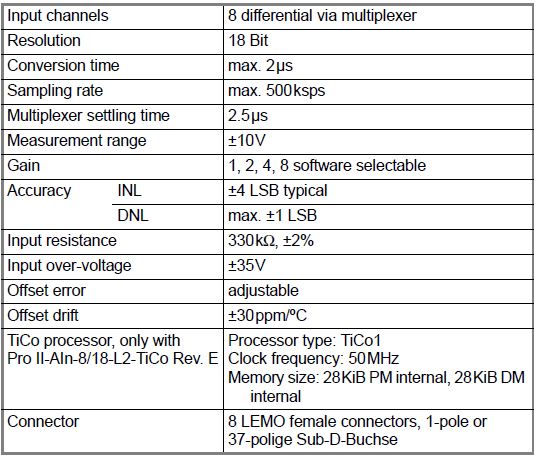

Spécifications
