ADwin-Pro II
Module Pro II-COMP-16

Présentation

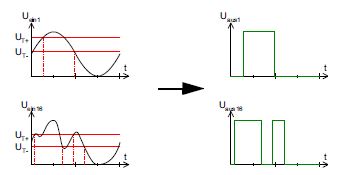

Le module Pro II-COMP-16 propose 16 voies, chacune équipée d'un comparateur analogique. Les voies d'entrées sont comparées à un niveau de tension programmable. Lorsque la voie dépasse cette tension, le bit de la voie concernée est positionné à 1, sinon il est positionné à 0. De plus, il est possible de définir une hystérésis symétrique ou libre autour de la valeur de comparaison. Le module peut aussi filtrer les pics afin de ne pas en tenir compte :



La carte est équipée de 4 DAC permettant de générer les valeurs de comparaison. Ces 4 DAC sont attribués respectivement aux 4 groupes de 4 voies. Ainsi 4 voies peuvent utiliser le même niveau de comparaison.


Les comparaisons sont effectuées à une fréquence de 50 MHz.


Ces modules permettent de surveiller automatiquement des changements d'états (des fronts) en entrées numériques à une fréquence de 100 MHz. Ces fronts sont sauvegardés avec leurs horodatages dans une mémoire FIFO de 511 points.


La connectique est de type SubD 37 broches.

Il est possible de définir un temps pendant lequel la comparaison est inactive après détection d'un franchissement de niveau de comparaison.


En histéresys symétrique, celui-ci peut être réglé à ±17, 33, 55 ou 100mV.


Il est possible de définir des niveaux d'hystérésis haut et bas à des niveaux de tensions libres. Dans ce cas, il est nécessaire de connecter le signal à comparer à deux voies de deux groupes différents.


Il est possible de définir une valeur de largeur de pic minimale pour valider la comparaison. Cela permet de rejeter les pics de trop courte durée.


La connectique est de type SubD 37 broches.

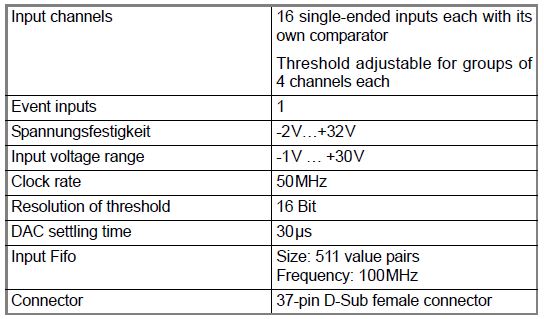

Spécifications
