ADwin-X-A20
Généralités

Les systèmes ADwin-X-A20 sont principalement dédiés aux applications OEM comme le contrôle de machines spéciales. Ils sont de taille limitée et donc facilement intégrables dans un boitier ou dissimulables dans une baie. Malgré leur faible encombrement, ils proposent des capacités d'entrées et sorties importantes et des perfromances de calcul et d'exécution de haut de gamme. Ils disposent d'un grand nombre d'options permettant de les adapter au mieux à des besoins spécifiques. Ils permettent notamment de s'interfacer avec des bus industriels ou de terrain comme Profibus, Profinet ou Ethercat.


Ils sont disponibles sous deux formats :

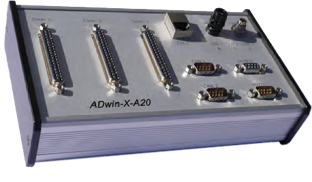

Format Desktop ou Rail DIN

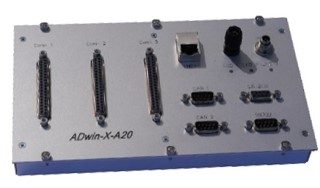

Format pour intégration en baie 19''


Ces systèmes sont équipés du processeur le plus performant : CPU T12 (XILINX ZYNQ Dual Core ARM Cortex-A9). Leur constante temps réel est de 100 ns. Ils sont capables d'acquérir et traîter en temps réel dans une gamme de fréquences de 200 KHz à 1MHz.

Ils sont reliés au PC hôte via le bus Ethernet.

Ils peuvent être alimentées par une tension continue comprise entre 10V et 36V.

Ils intègrent les ressources d'entrées et sorties suivantes :

- 8 entrées analogiques différentielles bipolaires 10V avec une résolution de 18 bits et une fréquence de conversion 500 KHz (sur une voie) ou de 100 KHz (sur plusieurs voies multiplexées).
- 2 sorties analogiques référencées bipolaires 10V avec une résolution de 16 bits et une vitesse de conversion de 300KHz. Les sorties analogiques sont équipées de filtres passe bas à 700 Khz.
- 2 entrées comparateurs 12 bits dont les tensions de références sont réglables en interne.
- 8 entrées/sorties numériques TTL réparties en 2 groupes de 4 voies réglables en entrées ou sorties.
- 1 entrée de déclenchement externe compatible TTL/CMOS. Cette entrée peut être utilisée comme source pour le déclenchement d'un ou plusieurs process temps réel.

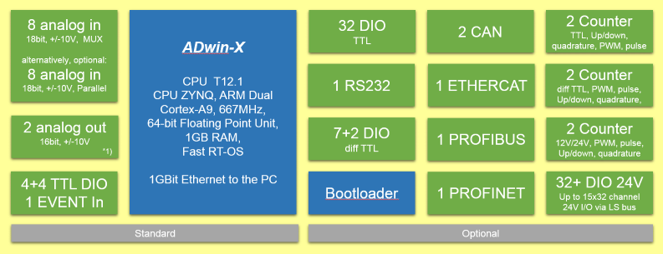

Ces systèmes étant dédiés à des applications de type OEM, ils disposent d'une grande variété d'options :

- 8 entrées analogiques quasi synchrones différentielles bipolaires 10V avec une résolution de 18 bits et une fréquence de conversion 800 KHz.
- 2 blocs de compteurs en entrées et/ou sorties de types : Compteurs d'évènements, mesures de durées, mesures de périodes, comptage montant/descendant sur encodeurs, entrées et sorties PWM.
- 1 interface SSI.
- 32 entrées/sorties numériques TTL, dont 8 entrées différentielles, 12 voies de comparateurs, détecteurs/générateurs de fronts.
- 2 interfaces CAN (CAN HS) et 1 interface RS232.
- 1 interface pour Profibus, Profinet, Ethercat.
- Option BOOTLOADER pour travailler en mode indépendant.



Il est important de noter que les systèmes ADwin-X-A20 peuvent être, selon le choix de l'utilisateur, équipés d'entrées analogiques multiplexées ou parallèles. Les entrées analogiques parallèles permettant de synchroniser les acquisitions sur plusieurs voies.

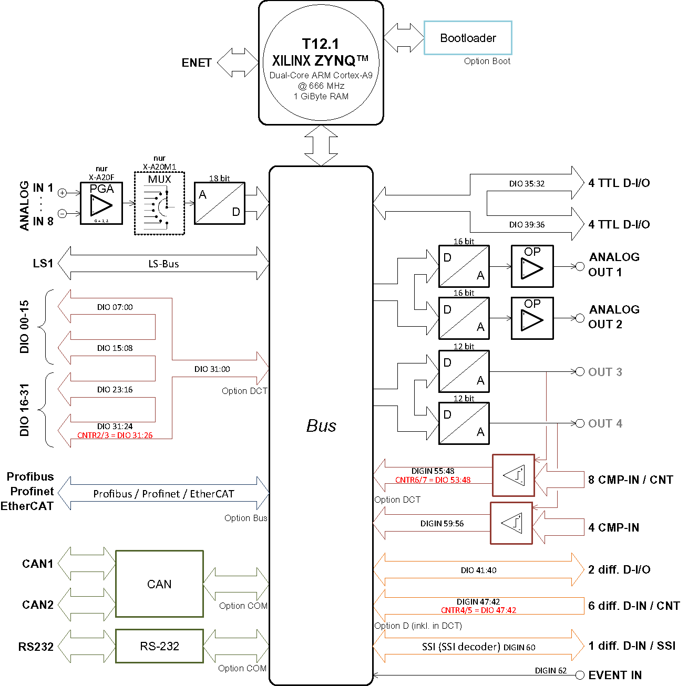

Le schéma suivant présente le synoptique interne des systèmes ADwin-X-A20.

br>

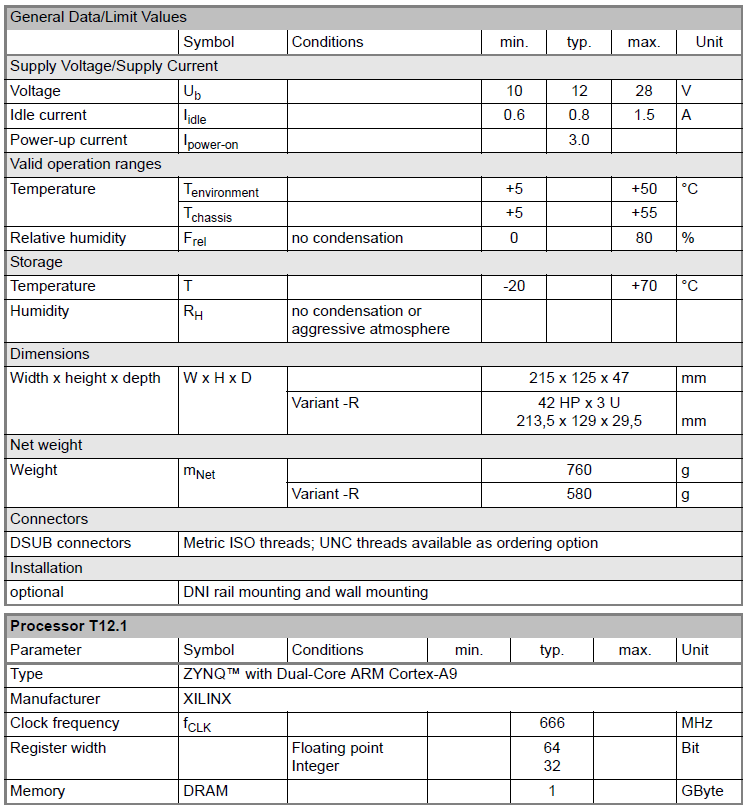

Données techniques :
