ADwin-X-A20
Sorties Analogiques

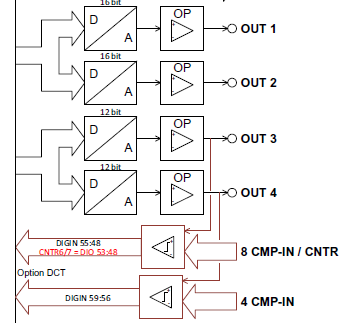

Les systèmes ADwin-X-A20 proposent 4 sorties analogiques 0-10 V. Comme le schéma ci-dessous le décrit, ces sorties analogiques sont cablées de manière spécifique.



Ces 4 sorties analogiques sont réparties en groupes de 2 sorties avec une résolution de 16 bits, et 2 sorties avec une résolution de 12 bits. Les 2 sorties analogiques 12 bits étant également reliées à des entrées de comparateurs proposées par l'option DCT. Dans ce cas elles sont utilisées pour forunir les tensions de référence aux comparateurs. Ces deux sorties analogiques 12 bits peuvent toutefois être utilisées comme des sorties analogiques classiques.

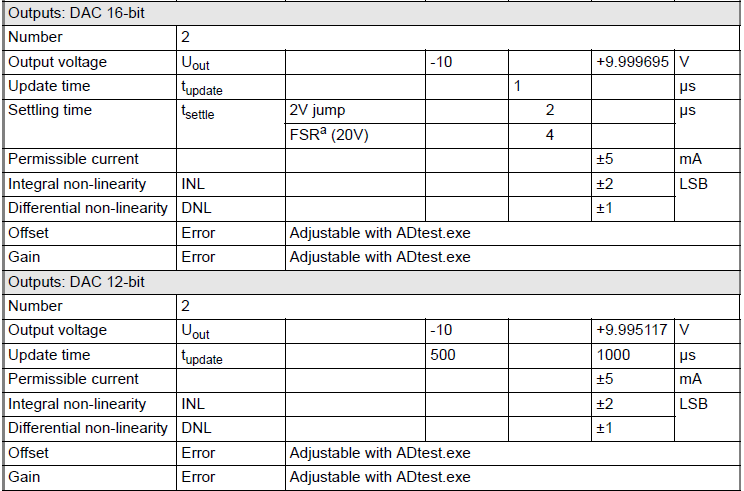

Les spécifications des sorties analogiques sont les suivantes :
