ADwin-X-A20
Option DCT : Entrées/sorties numériques, comptage, comparateurs, bus SSI

Cette option ajoute au système ADwin-X-A20 l'ensemble de l'option D ainsi que les voies et fonctionnalitéss suivantes :


- Entrées/sorties numériques :
 • 32 voies TTL,
 • 8 voies différentielles (Option D),
 • 12 entrées comparateurs,
 • Fonctionnalité de contrôle et génération de fronts.


- Compteurs :
 • 2 compteurs TTL,
 • 2 compteurs différentiels (Option D),
 • 2 compteurs comparateurs,
 • 1 bus SSI (Option D).



- 32 Entrées/sorties numériques TTL : Les 32 voies TTL peuvent être définies en entrées ou sorties par groupe de 8 voies consécutives. 6 de ces voies sont configurables en tant que compteurs. Lorsque ces 6 voies sont cofigurées en tant que compteurs, elles ne sont plus disponibles en tant que voies numériques. Les entrées/sorties numériques sont compatibles TTL/CMOS. Elles sont toutes équipées de FIFO et peuvent donc effectuer des détections ou des générations de fronts.


- 12 Entrées comparateurs : Les 12 entrées comparateurs sont connectées en interne aux deux sorties analogiques 12 bits 3 et 4 par groupe de 4 entrées (voir la rubrique Sorties Analogiques). Ces sorties analogiques servent de références de comparaisons. Les entrées comparateurs peuvent également être utilisées pour de la détection de fronts.


- 2 Compteurs TTL :six des entrées numériques TTL peuvent être utilisées pour des opérations de comptage. Les entrées des compteurs A/CLK, B/DIR et CLR/LATCH sont de type TTL/CMOS tel que décrit au pragraphe précédent. Les fonctionnalités de comptage sont les mêmes que celles décrites pour l'option CO1.


- 2 Compteurs Comparateurs :six des entrées comparateurs peuvent être utilisées pour des opérations de comptage. Les entrées des compteurs A/CLK, B/DIR et CLR/LATCH sont reliés aux voies de sorties analogiques servant de référence de comparaison. Les fonctionnalités de comptage sont les mêmes que celles décrites pour l'option CO1.


.

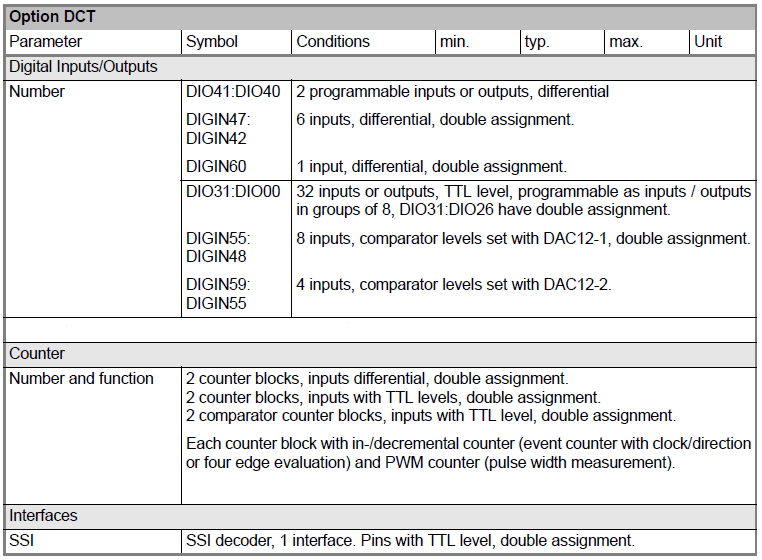

Les spécifications sont les suivantes :
