ADwin-X-A20
Entrées Analogiques

Les systèmes ADwin-X-A20 sont équipés de 8 entrées analogiques différentielles avec une résolution de 18 bits. Il existe deux versions possibles :


- X-A20-M1 : Entrées analogiques multiplexées. Les 8 entrées analogiques sont multiplexées vers un seul et unique convertisseur 18 bits. Le délai de conversion est de 5µs (incluant le délai de multiplexage). La vitesse de conversion pour chaque canal est donc de 200 KHz divisé par le nombre de canaux utilisés. A titre d’exemple, si l’on utilise 2 voies de mesure, la vitesse par voie sera de 100 KHz. Le gain est fixe pour une gamme de ±10V.


- X-A20-F : Entrées analogiques synchrones. Les 8 entrées analogiques sont converties simultanément. Le gain est programmable pour des gammes de ±10V ou ±5V. La vitesse d’acquisition est dépendante du nombre de voies à mesurer :


Nombre de voies Délai de conversion Fréquence d'acquisition
1 voie 1,25 µs 800 Khz
2 voies 1,82 µs 550 Khz
3 voies 2,35 µs 425 Khz
4 voies 2,86 µs 350 Khz
5 voies 3,3 µs 300 Khz
6 voies 4,0 µs 250 Khz
7 voies 4,44 µs 225 Khz
8 voies 5 µs 200 Khz

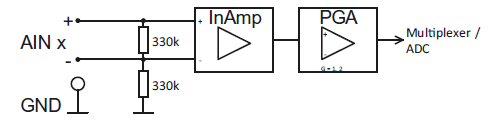

Les entrées sont différentielles. Il est toutefois nécessaire de vérifier que le système est relié à la même masse que le spécimen à mesurer.



La conversion s’effectuant sur 18 bits, la résolution verticale en tension est donc de 76 µV.


Il est possible d’utiliser deux méthodologies de conversion :


-Conversion simple : Une mesure sur une des voies est déclenchée par une commande unique. La conversion est effectuée et la valeur est directement retournée.


-Conversions continues : Un système de contrôle des acquisitions séquentiel prend en charge les acquisitions d’une ou plusieurs voies (une seule, pour la version ADwin-X-A20-M). Le process temps réel peut venir lire les données acquises via un tableau à n’importe quel moment. Cette méthode permet de réduire considérablement la charge du processeur temps réel.

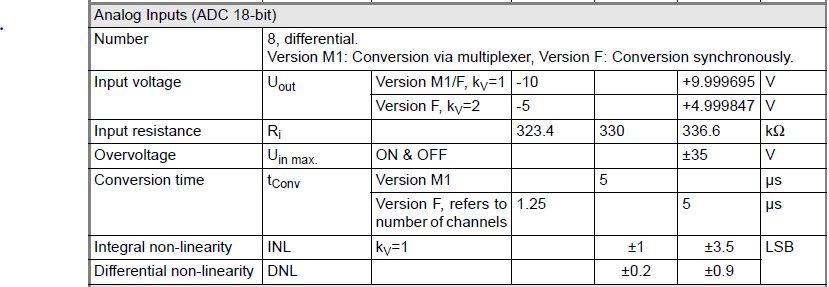

Les spécifications des entrées analogiques sont les suivantes :
