ADwin-X-A20
Option CO1 : Comptage

L'option CO1 des systèmes ADwin-X_A20 permet d'ajouter une fonctionnalité de comptage aux voies numériques DIO32 à DIO34. Voir la rubrique : Entrées/Sorties Numériques

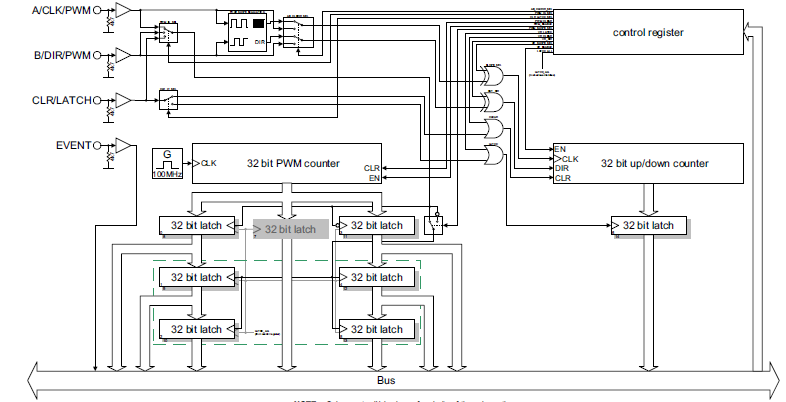

Toutes les voies de comptage des systèmes ADwin-X-A20 partagent la même structure :



Un bloc de comptage tel que présenté ci-dessus est équipé de 2 compteurs de 32 bits de profondeur fonctionnant en paralèlle et de manière indépendante. Le premier compteur est utilisé pour des opérations de comptage incrémental ou décrémental, avec évaluation d'horloge et de direction, ou pour des comptages en quadrature. Le second compteur permet des mesures de fréquences, périodes, rapports cycliques.


Chaque compteur comporte 3 entrées : A/CLK, B/DIR, et CLR/LATCH. Ces entrées sont utilisées différenmment selon le type de comptage mis en oeuvre par le compteur.
