ADwin-Pro II
Modules d'entrées analogiques paralèlles 16 bits

Préambule

Pour obtenir des informations sur des divers types de modules d'entrées analogiques et leurs fonctionnements respectifs, consultez la rubrique : Guide de sélection des modules d'entrées analogiques.


Cette rubrique documente les modules suivants :


 • Pro II-AIN-F-4/16
 • Pro II-AIN-F-8/16

Présentation

Les modules d'entrées analogiques 16 bits de la série F des systèmes ADwin-Pro II présentent l'architecture parallèle suivante :



Ils exposent les caractéristiques principales suivantes :


 • Voies différentielles,
 • Gamme : ±10V,
 • 16 bits de résolution,
 • Fréquence d'd'échantillonnage maximale par voies : 4 MHz,
 • Détection automatique de dépassement de seuils haut et bas par voie.

 • Mémoire : 256 MO, soit 134217728 acquisitions,


Cependant, chacun des modules parallèles 16 bits présentent des caractéristiques spécifiques :

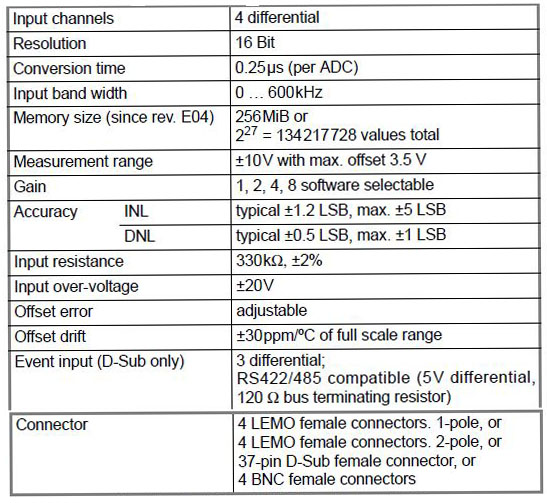

Pro II-AIN-F-4/16

 • 4 Voies,

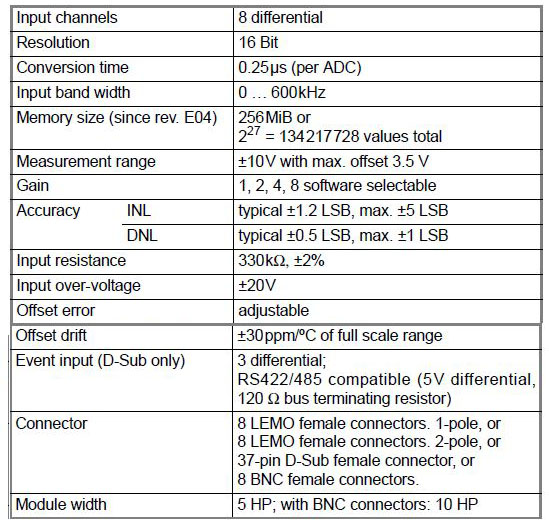

Pro II-AIN-F-8/16

 • 8 Voies,


En option, le module Pro II AIN-F-8/16 est également disponible avec les spécificités suivantes :


 • Filtre par voie passe bas à 50 KHz de type Butterworth 4° ordre,

 • Gamme ±30V avec filtre par voie passe bas à 10 KHz de type Butterworth 4° ordre,


Le module Pro II-AIN-F-8/16 avec connecteurs BNC utilise deux emplacements dans le châssis ADwin-Pro II.



Modes opératoires

Les modules ADwin-Pro II de la série F proposent divers modes opératoires pour effectuer les acquisitions de données :


• Mode point par point : Dans ce mode, les acquisitions sont directement contrôlées par un ou plusieurs process exécutés par le processeur temps réel du châssis. Chaque mesure est directement retournée dans une variable du process. La fréquence d'acquisition maximale d'acquisition sur une voie est donc la fréquence à laquelle le process est exécuté. Si divers process fonctionnant à des fréquences différentes acquièrent diverses voies, toutes les voies pourront alors être échantillonnées à des fréquences différentes non nécessairement multiples.


• Mode séquentiel unique (Single Burst Sequence) : Ce mode est défini par une liste de voies à acquérir, un nombre de mesures par voie et, la fréquence de mesure par voie. Une fois cette séquence définie elle est exécutée en local par la carte sans intervention du processeur temps réel du châssis. Dans un tel mode, ce dernier définie la séquence, démarre celle-ci, puis récupère les données qu'il souhaite. Les voies définies pour la séquence sont toutes acquises de manière synchrones. Les données sont directement acquises dans la mémoire locale de la carte. Une fois toutes les mesures acquises, la séquence se termine automatiquement.


• Mode séquentiel continu (Continuous Burst Sequence) : Ce mode est défini par une liste de voies à acquérir, un nombre de mesures par voie et, la fréquence de mesure par voie. Une fois cette séquence définie elle est exécutée en local par la carte sans intervention du processeur temps réel du châssis. Dans un tel mode, ce dernier définie la séquence, démarre celle-ci, arrête celle-ci, puis récupère les données qu'il souhaite. Les voies définies pour la séquence sont toutes acquises de manière synchrones. Les données sont directement acquises dans la mémoire locale de la carte, qui, dans ce cas fonctionne comme une FIFO : Lorsque le nombre de mesures défini est atteint, la séquence continue les acquisitions en revenant au début de la mémoire. Ce procédé continue tant que le processeur temps réel du châssis ne donne pas d'ordre d'arrêt de la séquence.


Dans les modes séquentiels unique ou continu, le processeur temps réel est capable de lire les données acquises dans la mémoire du module pendant le fonctionnement de la séquence.


En mode d'acquisition séquentiel continu, il est nécessaire de synchroniser le process temps réel de récupération des données de la mémoire du module à la durée d'exécution de la séquence.


Les données acquises pendant un séquence peuvent être horodatées.


Les séquences peuvent être déclenchées par des évènements externes via les broches EVENT/A, B et ENABLE.


Enfin, en mode d'acquisition séquentiel, le module est capable de calculer pour chaque voie une moyenne glissante sur 2 à 32 mesures. Dans ce cas, seule les moyennes sont stockées dans la mémoire du module.


Une alternative au modes opératoires définis ci-dessus consiste à définir une séquence pour une ensemble de voies et pour une seule acquisition par voie. La séquence étant déclenchée par un process temps réel, où par un signal externe, cette méthode revient à une acquisition point par point sur un ensemble de voies. L'acquisition de voies concernées étant synchrone.

Connectique

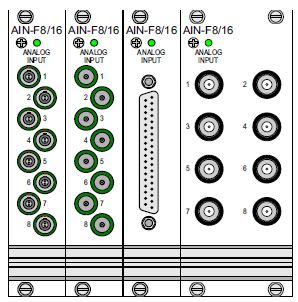

Les modules sont disponibles sous 4 formats de connectique : SubD 37 broches, LEMO 1 pôle isolé, LEMO 2 pôles isolés, BNC :



Références

Le tableau suivant référence tout les modules avec ou sans options de cette série :


Connecteur LEMO 1 pôle Connecteur LEMO 2 pôles Connecteur BNC Connecteur SubD 37
4 Voies - Pas de filtre Pro II-AIN-F-4/16 Pro II-AIN-F-4/16-L2 Pro II-AIN-F-4/16-B Pro II-AIN-F-4/16-D
8 Voies - Pas de filtre Pro II-AIN-F-8/16 Pro II-AIN-F-8/16-L2 Pro II-AIN-F-8/16-B Pro II-AIN-F-8/16-D
8 Voies -Filtre 10 KHZ - Gamme ±30V Pro II-AIN-F-8/16-LP-30V Pro II-AIN-F-8/16-LP-30V-L2 Pro II-AIN-F-8/16-LP-30V-B Pro II-AIN-F-8/16-LP-30V-D
8 Voies - Filtre 50 KHZ Pro II-AIN-F-8/16-LP50 Pro II-AIN-F-8/16-LP50-L2 Pro II-AIN-F-8/16-LP50-B Pro II-AIN-F-8/16-LP50-D
