ADwin-Pro II
Série Pro II-DIO-32

Présentation

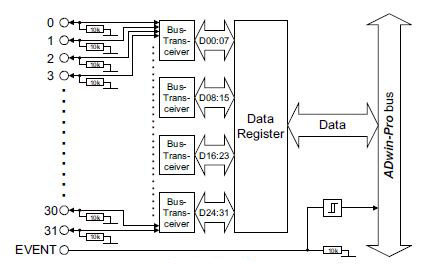

Les modules d'entrées/sorties numériques 32 voies (bits) des systèmes ADwin-Pro II présentent l'architecture suivante :



Ils exposent les caractéristiques principales suivantes :


 • 32 voies bidirectionnelles,
 • Sens programmable par blocs de 8 voies,

 • Connecteur SubD 37 broches,

 • Entrée EVENT pour déclenchement de process temps réel


Au-delà des possibilités de lecture des entrées et écriture des sorties, ces modules permettent de surveiller automatique des changements d'états (des fronts) en entrées numériques à une fréquence de 100 MHz. Ces fronts sont sauvegardés avec leurs horodatages dans une mémoire FIFO de 511 points.


Ces modules sont disponibles en plusieurs versions : Avec ou sans coprocesseur TiCo embarqué. Les spécifications et fonctionnalités varient selon les versions.


Les versions avec TiCo sont équipées d'un filtre ajustable sur les entrées afin de rejeter les fronts à haute fréquence ou de trop faible largeur.


Les versions avec TiCo permettent de générer, à fréquence variable, des motifs en sortie numériques à partir de valeurs stockées dans la FIFO de 511 points utilisée pour les entrées sur la version standard. Dans ce cas la FIFO est partagée entre les entrées et les sorties.

Version Pro II DIO-32-TiCo

Ces modules peuvent recevoir, en option, un coprocesseur TiCo intégré qui permet de développer des process temps réel s'exécutant sur le module plutôt que sur le processeur temps réel central du châssis ADwin-Pro II. Ce coprocesseur peut accéder à toutes les ressources du module et peut échanger des données avec le processeur temps réel central. Les process dédiés à ce coprocesseur sont développés via le langage TiCoBasic. Ils sont généralement utilisés pour implémenter un ou plusieurs protocoles d'entrées/sorties numériques spécifiques. Ce coprocesseur est équipé d'un BootLoader dédié, cela permet de stocker les process dans une mémoire non volatile du module. A la mise en service du châssis ADwin-Pro II, les process sont directement utilisables et peuvent être démarrés automatiquement.


Le coprocesseur TiCo est équipé de 28 KO de mémoire pour les programmes et de 256 MO de mémoire pour les données.

Version Pro II DIO-32/1-TiCo

Dans cette version, le coprocesseur TiCo est équipé de 28 KO de mémoire pour les programmes et de 28 KO de mémoire pour les données.

Version Pro II DIO-TiCo2

Dans cette version, le coprocesseur TiCo est équipé de 128 KO de mémoire pour les programmes et de 512 KO de mémoire pour les données.


Cette version intègre la possibilité de définir par programme le niveau de tension numérique. Celui-ci est sélectionnable parmi les valeurs suivantes :


 • 1,65 V : VIL = 0,6 V, VIH = 1,1 V, IOL = 4 mA
 • 2,5 V : VIL = 0,7 V, VIH = 1,7 V, IOL = 8 mA
 • 3,3 V : VIL = 0,8 V, VIH = 2 V, IOL = 24 mA
 • 4,7 V : VIL = 1,4 V, VIH = 3,3 V, IOL = 32 mA

Références et résumé des fonctionnalités

Freq. TiCo Mem. Prog. TiCo Mem. Données TiCo Détection Fronts Génération motifs Taille FIFO Filtre Tension
Pro II-DIO32 NA NA NA 100 MHz - 511 - TTL
Pro II-DIO32-TiCo 50 MHz 28 KO 256 MO 100 MHz X 511 X TTL
Pro II-DIO32/1-TiCo 50 MHz 28 KO 28 KO 100 MHz X 511 X TTL
Pro II DIO32-TiCo2 100 MHz 128 KO 512 KO 200 MHz X (5ns) 2048 X Ajustable

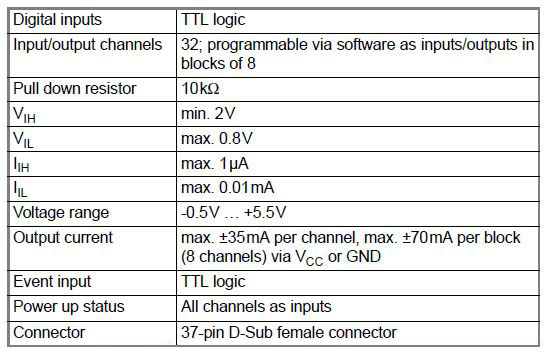

Spécifications communes Pro II-DIO32, Pro II-DIO32-TiCo et Pro II-DIO32/1-TiCo

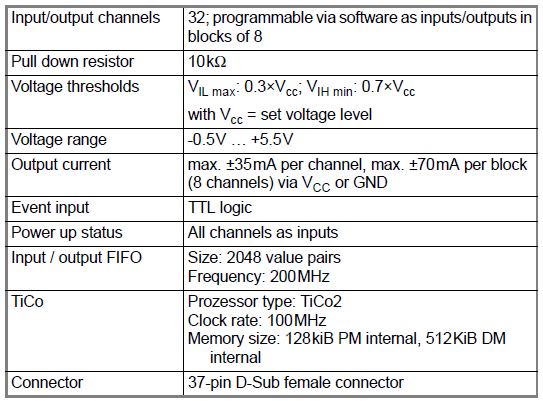

Spécifications Pro II-DIO32-TiCo2
