ADwin-Pro II
Modules de sorties analogiques 16 voies bits

Présentation

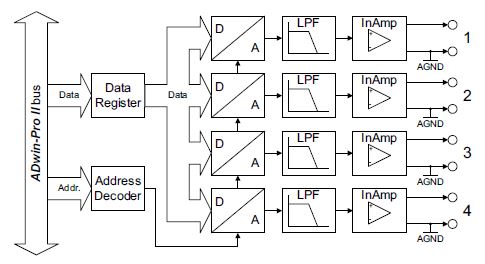

Les modules de sorties analogiques 16 bits des systèmes ADwin-Pro II présentent l'architecture suivante :



Ils exposent les caractéristiques principales suivantes :


 • 4 ou 8 Voies référencées,
 • Gamme : ±10V,
 • 16 bits de résolution,
 • temps d'établissement : < 3 µs,
 • Filtre passe bas 1° ordre. Fréquence de coupure 10 MHz.


Cependant, chacun des modules présentent des caractéristiques spécifiques :

Pro II-AOUT-4/16

 • 4 Voies,

Pro II-AOUT-8/16

 • 8 Voies,


Le module Pro II-AIN-F-8/18 avec connecteurs BNC ou LEMO 2 utilise deux emplacements dans le châssis ADwin-Pro II.

Option Coprocesseur TiCo

Ces modules peuvent recevoir, en option, un coprocesseur TiCo intégré qui permet de développer des process temps réel s'exécutant sur le module plutôt que sur le processeur temps réel central du châssis ADwin-Pro II. Ce coprocesseur peut accéder à toutes les ressources du module et peut échanger des données avec le processeur temps réel central. Les process dédiés à ce coprocesseur sont développés via le langage TiCoBasic. Ils sont généralement utilisés pour gérer les générations arbitraires. Ce coprocesseur est équipé d'un BootLoader dédié, cela permet de stocker les process dans une mémoire non volatile du module. A la mise en service du châssis ADwin-Pro II, les process sont directement utilisables et peuvent être démarrés automatiquement. Ce coprocesseur dispose d'une mémoire de 28 KO pour les process et d'une mémoire de 28 KO pour les données.

Connectique

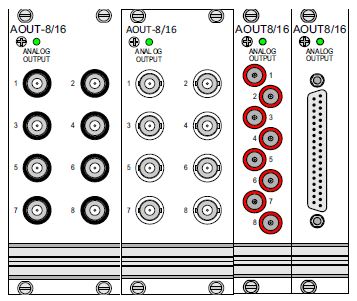

Les modules sont disponibles sous 4 formats de connectique : SubD 37 broches, LEMO 1 pôle isolé, LEMO 2 pôles isolés, BNC :

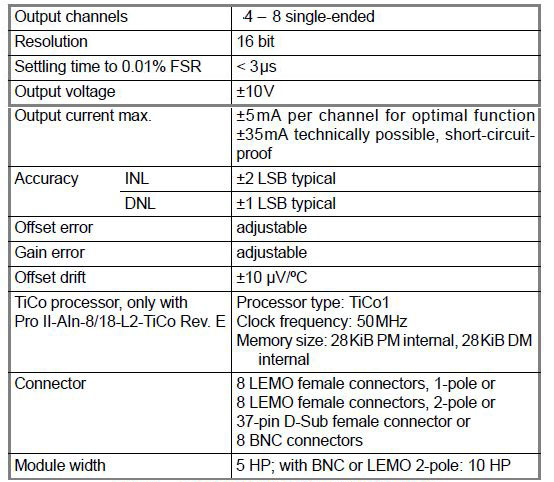

Spécifications


Références

Le tableau suivant référence tous les modules avec ou sans option TiCo selon leur connectique :


4 Voies 8 Voies
Connecteur LEMO 1 Pro II AOUT-4/16 Pro II AOUT-8/16
Connecteur LEMO 1 avec TiCo Pro II AOUT-4/16-TiCo Pro II AOUT-8/16-TiCo
Connecteur LEMO 2 Pro II AOUT-4/16-L2 Pro II AOUT-8/16-L2
Connecteur LEMO 2 avec TiCo Pro II AOUT-4/16-L2-TiCo Pro II AOUT-8/16-L2-TiCo
Connecteur BNC Pro II AOUT-4/16-B Pro II AOUT-8/16-B
Connecteur BNC avec TiCo Pro II AOUT-4/16-B-TiCo Pro II AOUT-8/16-B-TiCo
Connecteur SubD 37 Pro II AOUT-4/16-D Pro II AOUT-8/16-D
Connecteur SubD 37 avec TiCo Pro II AOUT-4/16-D-TiCo Pro II AOUT-8/16-D-TiCo
