ADwin-Pro II
Module Pro II-OPT-16

Présentation

Le module Pro II-OPT-16 est équipé de 16 voies d'entrées numériques optocouplées dont la valeur d'entrée en tension peut être ajustée par ponts matériels à 5, 12 ou 24V. Toutes les voies sont isolées du système et les unes aux autres. Le module propose également une entrée EVENT permettant des déclencher des process temps réel. Cette entrée est également isolée. L'architecture de ce module est la suivante :



Au-delà des possibilités de lecture des entrées, ces modules permettent de surveiller automatiquement des changements d'états (des fronts) en entrées numériques à une fréquence de 100 MHz. Ces fronts sont sauvegardés avec leurs horodatages dans une mémoire FIFO de 511 points.


La connectique est de type SubD 37 broches.

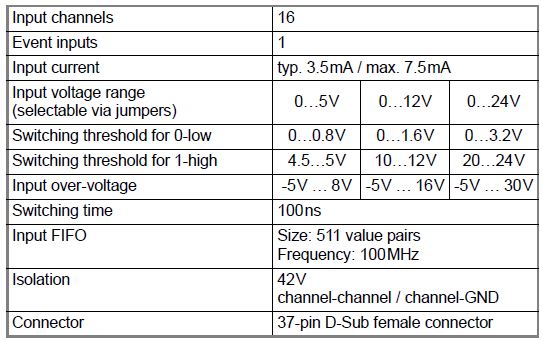

Spécifications
