Présentation

Le module Pro II-AOUT-1/16 est équipé des ressources suivantes :

 • 1 sorties analogiques 16 bits, 50 MHz,
 • 16 entrées numériques TTL,
 • 16 sorties numériques TTL,
 • 1 entrée de déclenchement externe (Equivalente à l'entrée EVENT des processeurs temps réel),
 • 1 coprocesseur TiCo équipé de 56 KO de mémoire interne, 256MO de mémoire externe et d'un bootloader dédié.

Sortie analogique

La sortie analogique fonctionne à une fréquence de 50 MHz. La gamme de tension est fixée à ±2V. Elle est isolée galvaniquement de la masse du châssis et de tous les autres modules. L'impédance de sortie est de 50 Ohms. Cette carte doit être utilisée avec des charges de même impédance. Le connecteur de sortie analogique est de type SMA.

Cette carte offre 3 modes opératoires permettant de gérer la sortie analogique :

• Mode point par point : Dans ce mode, les valeurs générées sont directement contrôlées par un ou plusieurs process exécutés par le processeur temps réel du châssis ou par le coprocesseur TiCo de la carte.

• Génération arbitraire continue : Les données à générer sont issues de la mémoire locale du coprocesseur TiCo de 256 MO. Cette mémoire est utilisée comme une FIFO. Lorsque le dernier point à générer a été atteint, le prochain point généré sera le premier de la mémoire. Les valeurs à générer son modifiables pendant la génération. En se synchronisant avec la FIFO, cela permet de générer des formes d'ondes arbitraires de taille infinie.

• Génération de rampes : Dans ce mode, les valeurs de début de rampe, fin de rampe et pas en tension et temps sont définies. La carte génère alors la rampe. Pendant cette génération, les valeurs de rampe peuvent être modifiée pour la prochaine rampe.

Sorties numériques

Les sorties numériques peuvent être synchronisées avec la sortie analogique. A titre d'exemple, lors de la génération d'un signal arbitraire, la valeur binaire de chaque point généré peut être également émise sur les sorties numériques.

Entrées numériques

Les entrées numériques peuvent être lues à une fréquence de 100 MHz. La carte est capable de détecter des changements d'états et de stocker ces évènements avec une valeur d'horodatage dans une FIFO de 511 points.

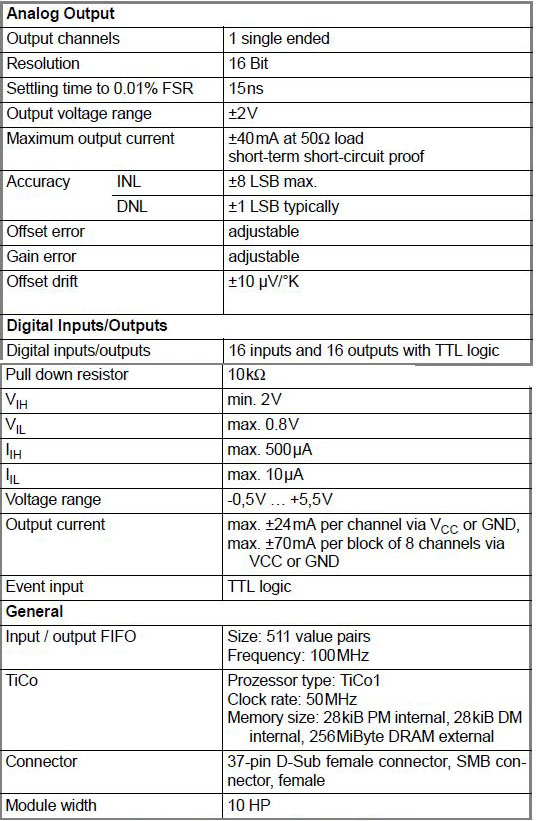

Spécifications
