Présentation

Le module Pro II-SG-4/18 intègre 4 entrées pour jauges de contraintes et 2 entrées analogiques en tension. Ces entrées sont multiplexées vers un convertisseur 18 bits. Toutes les voies sont différentielles. Les jauges de contraintes peuvent être reliées en demi-pont où pont complet. La résistance minimale des jauges dépend de la tension d'excitation. A titre d'exemple pour une excitation de ± 1,25 V, cette résistance minimale est de 13 Ohms.

Ce module fournit la tension d'excitation des jauges de contrainte. Cette tension peut ^tre sélectionnée par le logiciel et être différente selon les voies. Le module peut retourner 3 mesures différentes sur chaque jauge : Tension d'excitation, tension de "sense", tension de pont.

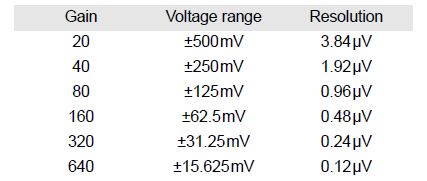

Le gain de la tension de pont peut être réglé par logiciel. Ce gain défini également la gamme et la résolution :

Les décalages à zéro peuvent être compensés par un ajustement via le logiciel de la tension d'excitation d'un pas maximal de ± 10 mV.

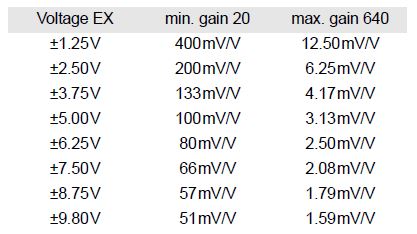

La sensibilité est dépendante de la tension d'excitation et du gain :

Chaque voie est équipée de plusieurs filtres :

 • Filtre 1 MHz à l'entrée,
 • Filtre 2 KHz de 2° ordre après le premier étage d'amplification,
 • Filtre 2 KHz ou 200 Hz (programmable par logiciel) de 2° ordre après le deuxième étage d'amplification.

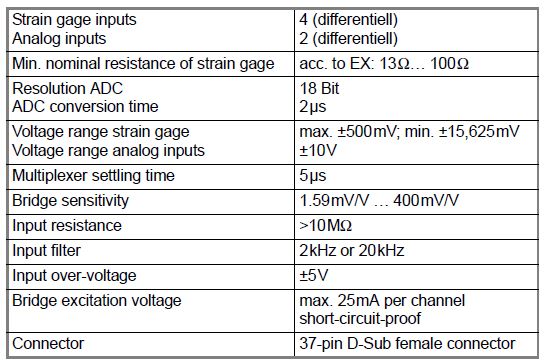

Spécifications
