ADwin-Pro II
Châssis 16 emplacements : Pro II

Versions

Le châssis ADwin-Pro II existe en 3 versions différentes :


• ADwin-Pro II : Alimentation 100/240 VAC 50/60 Hertz auto commutée.
• ADwin-Pro II-DC : Alimentation 10/35 VDC

• ADwin-Pro II-BM : Montage inversé, alimentation 100/240 VAC 50/60 Hertz auto commutée.

ADwin-Pro II

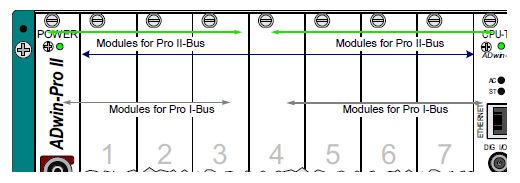

Le châssis ADwin-Pro II permet de relier par son fond de panier le processeur temps réel aux divers modules installés dans le châssis. Il est équipé de 16 emplacements et peut donc recevoir le processeur et 15 modules d'acquisition. Il est équipé d'un double bus de fond de panier permettant d'accueillir des anciens modules de la série Pro et les modules de la série Pro II. Ces deux types de modules peuvent être mélangés dans un même châssis. Afin de ne pas confondre ces deux types de modules, les deux bus de fond de panier Pro et Pro II sont décalés d'un demi emplacement. Lorsque des modules de ces deux types sont installés dans un même châssis, il est possible qu'un demi emplacement soit inutilisé. Dans ce cas il pourra être fermé par une plaque métallique d'une largeur d'un demi emplacement. Le processeur est toujours installé dans l'emplacement central.



Le châssis est équipé d'un fusible accessible en face arrière. Il dispose en face avant d'un pont permettant de relier ou de déconnecter la masse et la terre.


ADwin-Pro II-DC

Ce châssis est strictement identique au châssis ADwin-Pro II, mais est alimenté en tension continue afin de pouvoir être utilisé en embarqué. Il peut être alimenté par une tension comprise entre 10 et 35 VDC. La consommation maximale est de 80 W. Le schéma suivant présente son connecteur d'alimentation. Un connecteur d'alimentation permettant de réaliser le câble d'alimentation est fourni.



ADwin-Pro II-BM

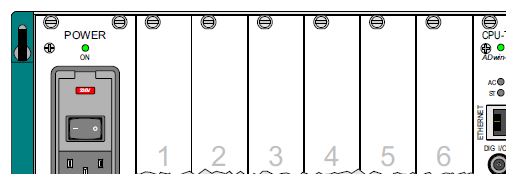

Ce châssis est strictement identique au châssis ADwin-Pro II, mais est monté en armoire en position inversé. La face avant se trouve alors inaccessible par les utilisateurs, la connectique d'acquisition est donc protégée et simplifiée. La figure suivante présente la face arrière de cette version



Spécifications

ADwin-Pro II ADwin-Pro II BM ADwin-Pro II DC
Emplacements 16
Dimensions 336mm × 447.5mm × 146mm (Pieds inclus)
Alimentation 100/240 VAC 50/60 Hertz auto commutée 10/35 VDC
Puissance max. consommée 70 W 80 W
Fusible 5A. Action retardée. -
Accessoires fournis Cordon secteur Connecteur câble DC
