ADwin-Pro II
Modules d'entrées analogiques paralèlles 18 bits

Préambule

Pour obtenir des informations sur des divers types de modules d'entrées analogiques et leurs fonctionnements respectifs, consultez la rubrique : Guide de sélection des modules d'entrées analogiques.


Cette rubrique documente les modules suivants :


 • Pro II-AIN-F-4/18
 • Pro II-AIN-F-8/18

Présentation

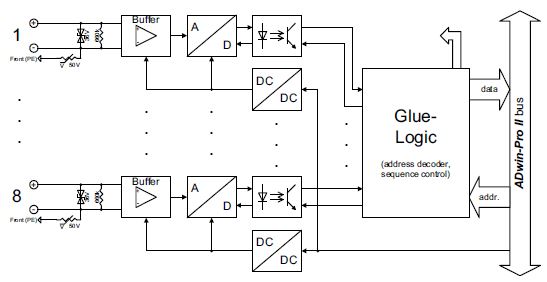

Les modules d'entrées analogiques 18 bits de la série F des systèmes ADwin-Pro II présentent l'architecture parallèle suivante :



Ils exposent les caractéristiques principales suivantes :


 • Voies différentielles,
 • Gamme : ±10V,
 • 18 bits de résolution,
 • Fréquence d'échantillonage maximale par voies : 500 KHz,
 • Détection automatique de dépassement de seuils haut et bas par voie.


Cependant, chacun des modules parallèles 18 bits présentent des caractérstiques spécifiques :

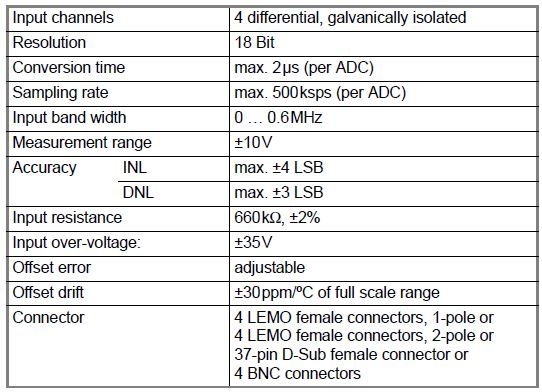

Pro II-AIN-F-4/18

 • 4 Voies,

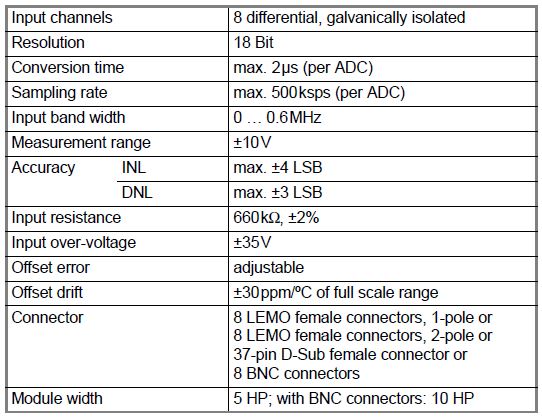

Pro II-AIN-F-8/18

 • 8 Voies,


Le module Pro II-AIN-F-8/18 avec connecteurs BNC utilise deux emplacements dans le châssis ADwin-Pro II.



Modes opératoires

Sur ce module, les acquisitions sont directement contrôlées par un ou plusieurs process exécutés par le processeur temps réel du châssis. Chaque mesure est directement reournée dans une variable du process. La fréquence d'acquisition maximale d'acquisition sur une voie est donc la fréquence à laquelle le process est exécuté. Si divers process fonctionnant à des fréquecnes différentes acquierent diverses voies, toutes les voies pourront alors être échantillonées à des fréquecnes différentes non nécessairement multiples.


Une alternative consiste à définir une séquence pour une ensemble de voies et pour une seule acquisition par voie. La séquence étant déclenchée par un process temps réel, cette méthode revient à une acquisition point par point sur un ensemble de voies. L4acquisition de voies concernées étant synchrone.

Connectique

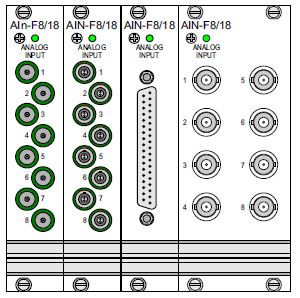

Les modules sont disponibles sous 4 formats de connectique : SubD 37 broches, LEMO 1 pole isolé, LEMO 2 poles isolés, BNC :



Références

Le tableau suivant référence tout les modules de cette série selon leur connectique :


Connecteur LEMO 1 pole Connecteur LEMO 2 poles Connecteur BNC Connecteur SubD 37
4 Voies Pro II-AIN-F-4/18 Pro II-AIN-F-4/18-L2 Pro II-AIN-F-4/18-B Pro II-AIN-F-4/18-D
8 Voies Pro II-AIN-F-8/18 Pro II-AIN-F-8/18-L2 Pro II-AIN-F-8/18-B Pro II-AIN-F-8/18-D
