ADwin-light-16
Version L16-PCI

Les systèmes ADwin-Light-16 en version L16-PCI se présentent sous la forme d'une carte insérables dans des PC de bureaux ou industriels équipés d'emplacements PCI :



Bien qu'ils soient insérés dans un PC hôte, ces systèmes sont interfacés avec le PC via le bus ETHERNET dont la prise est disponible sur le connecteur de la carte. De fait, les seules ressources qu'ils tirent du bus PCI sont les alimentations. Cela présente l'avantage qu'ils ont alors le même fonctionnement et le même comportement que les systèmes externes tels que les versions L16-EXT ou L16-EURO.

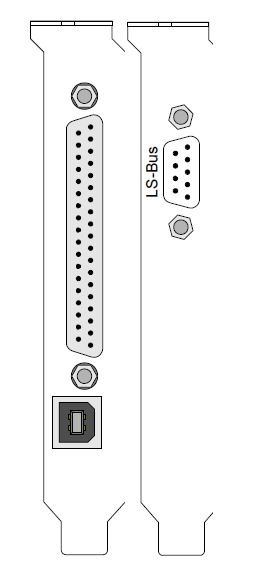

En face arrière les connections sont les suivantes :



Il est important de noter que le système peut utiliser 2 emplacements selon que l'on utilise ou pas le bus LS permettant d'interfacer des accessoires HSM-24V. Si ce type d'accessoires n'est pas utilisé, il est inutile d'installer le second connecteur, ce qui permet de conserver un emplacement PCI disponible.

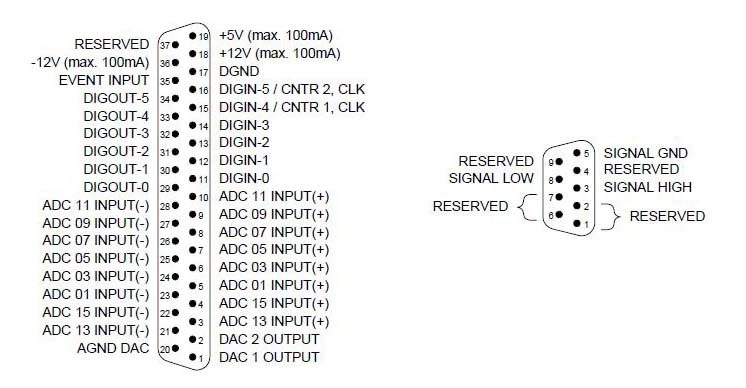

Les connecteurs sont de type Sub-D femelles 37 et 9 broches. Les assignations sont les suivantes :
