ADwin-light-16
Option CO1 : Compteur en quadrature

L’option L16-CO1 remplace les deux compteurs de la version standard par un compteur en quadrature. Ce type de compteur est utile lorsqu’il est nécessaire de lire un codeur incrémental en obtenant une discrimination du sens.


Ce compteur utilise deux entrées nommées A et B qui doivent être déphasées de 90°. Chaque front présent sur ces deux entrées incrémente ou décrémente le compteur selon leur phase. Si cette phase est positive, le compteur est incrémenté, si cette phase est négative le compteur est décrémenté.


Les entrées A et B sont du type TTL/CMOS 5VDC.


Le schéma suivant présente la topologie électrique du compteur CO1 :

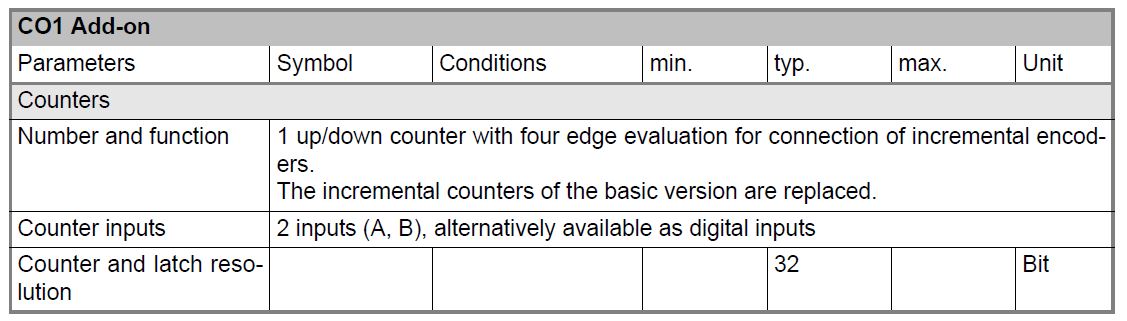

Les spécifications du compteur CO1 sont les suivantes :
