ADwin-light-16
Entrées Analogiques

Les systèmes ADwin-Light-16 sont équipés de 8 entrées analogiques différentielles multiplexées vers un convertisseur 16 bits. Elles sont équipées d’un amplificateur à gain programmable pour lequel le gain peut être réglé de 1 à 4 pour des gammes de 10VDC bipolaire, 5 VDC bipolaire, 2,5VDC bipolaire ou 1,25 VDC bipolaire.


La durée de conversion est de 2µs, cela permet d’échantillonner sur une voie unique à une vitesse maximale de 500 KHz.


Lorsque plusieurs voies sont utilisées, il faut ajouter à la durée de conversion, le temps d’établissement du multiplexeur et de l’amplificateur programmable. La somme de ces durées est de 10 µs, cela permet d’échantillonner plusieurs voies à une vitesse de 100 KHz globale. Cette fréquence doit être divisée par le nombre de voies à échantillonner pour connaître la fréquence d’échantillonnage de chaque voie. A titre d’exemple, si l’on échantillonne 4 voies, chacune pourra être acquises à une fréquence maximale de 25 KHz.

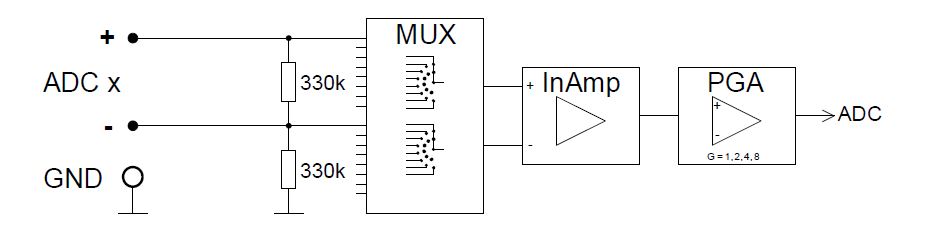

Le schéma suivant présente la topologie électrique des entrées analogiques :

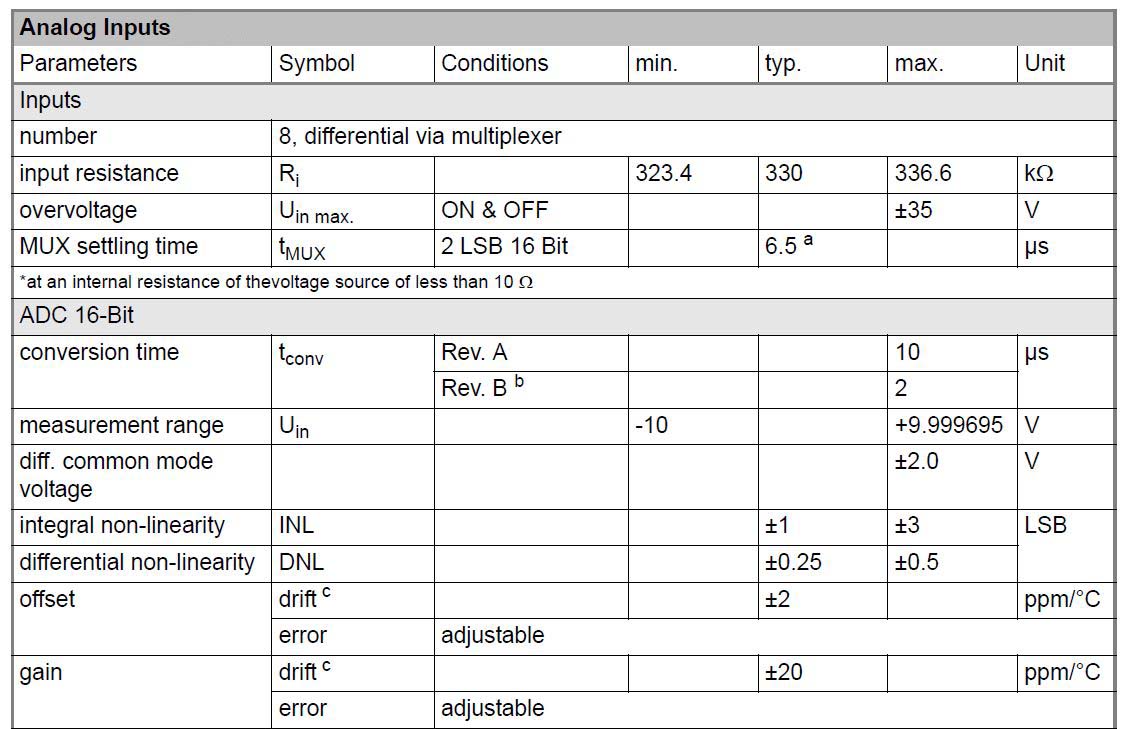

Les spécifications des entrées analogiques sont les suivantes :
