ADwin-light-16
Version L16-EXT

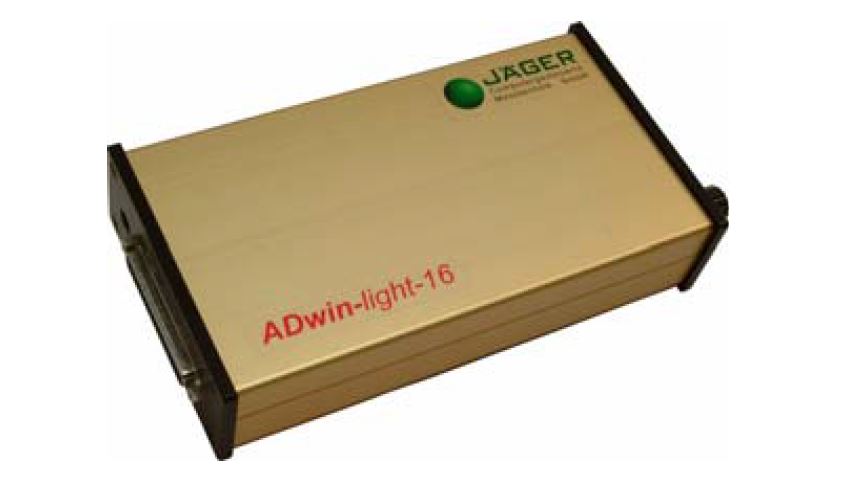

Les systèmes ADwin-Light-16 en version L16-EXT se présentent sous la forme d'un boitier métallique et peuvent donc être installés au plus près des capteurs ou actionneures de la machine à contrôler. Ce format permet également son utilisation en mode embarqué :



Les systèmes ADwin-Light-16 en version L16-EXT doivent être alimentés par une tension continue comprise entre 10 et 36 Volts délivrant une puissance de 2000 mA max. lorsque les options sont installées. Note : Cette alimentation permet une liaison à la terre au cas ou le système à interfacer présenterai des courts circuits au point chaud de l'alimentation.

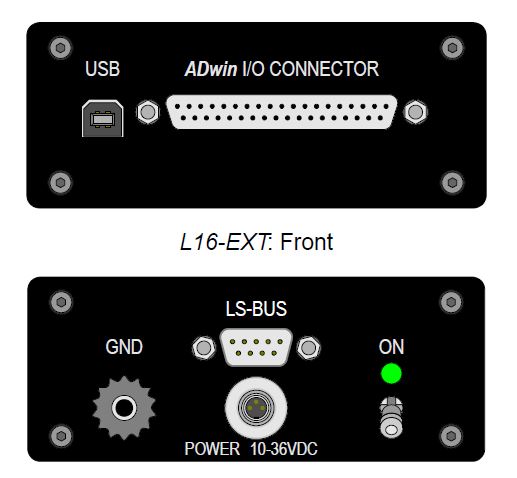

Les connecteurs sont disposés sur les deux faces externes du boitier. Un plot de raccordement à la masse est disponible ainsi qu'un bouton Marche/Arrêt avec cran de sureté :

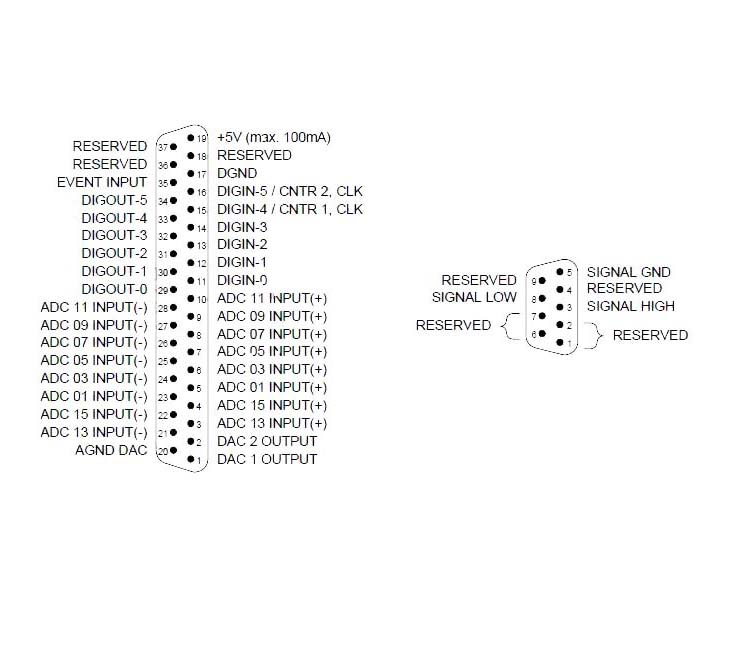

Les connecteurs sont de type Sub-D femelles 37 et 9 broches. Les assignations sont les suivantes :
