ADwin-light-16
Version L16-EURO

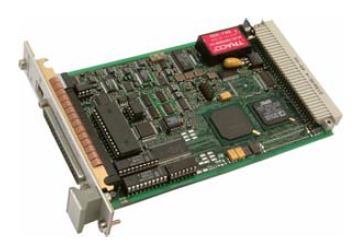

Les systèmes ADwin-Light-16 en version L16-EURO se présentent sous la forme d'une carte insérables dans des châssis au format EUROPE avec connecteurs VG96 :



Les seules ressources que les systèmes ADwin-Light-16 en version L16-EURO tirent du connecteur arrière EURO VG96 sont les alimentations.

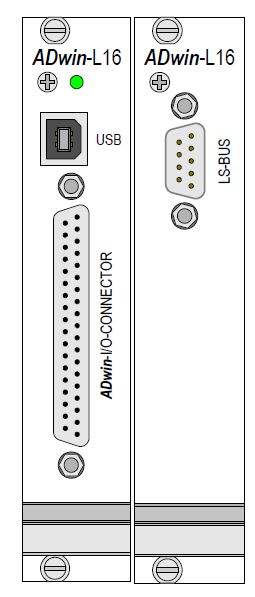

En face arrière les connections sont les suivantes :



Il est important de noter que le système peut utiliser 2 emplacements selon que l'on utilise ou pas le bus LS permettant d'interfacer des accessoires HSM-24V. Si ce type d'accessoires n'est pas utilisé, il est inutile d'installer le second connecteur, ce qui permet de conserver un emplacement EURO disponible.


Les connecteurs sont de type Sub-D femelles 37 et 9 broches. Les assignations sont les suivantes :
