ADwin-light-16
Option DIO2 : Multifonctions

L’option L16-DIO2 complète les systèmes ADwin-Light-16 avec les entrées et sorties suivantes :


- 32 entrées/sorties numériques TTL/CMOS 5VDC dont la direction est programmable par blocs de 8 bits,

- 2 compteurs multifonctions permettant le comptage incrémental/décrémental, la mesure de fréquence, période, rapport cyclique, comptage en quadrature. Les entrées de comptage peuvent être référencées ou flottantes.

- 1 décodeur SSI pour codeur incrémentaux SSI différentiels RS422/485.


Lorsque cette option est installée les deux compteurs incrémentaux de la version standard sont remplacés par les 2 compteurs multifonctions décrits ci-dessus.

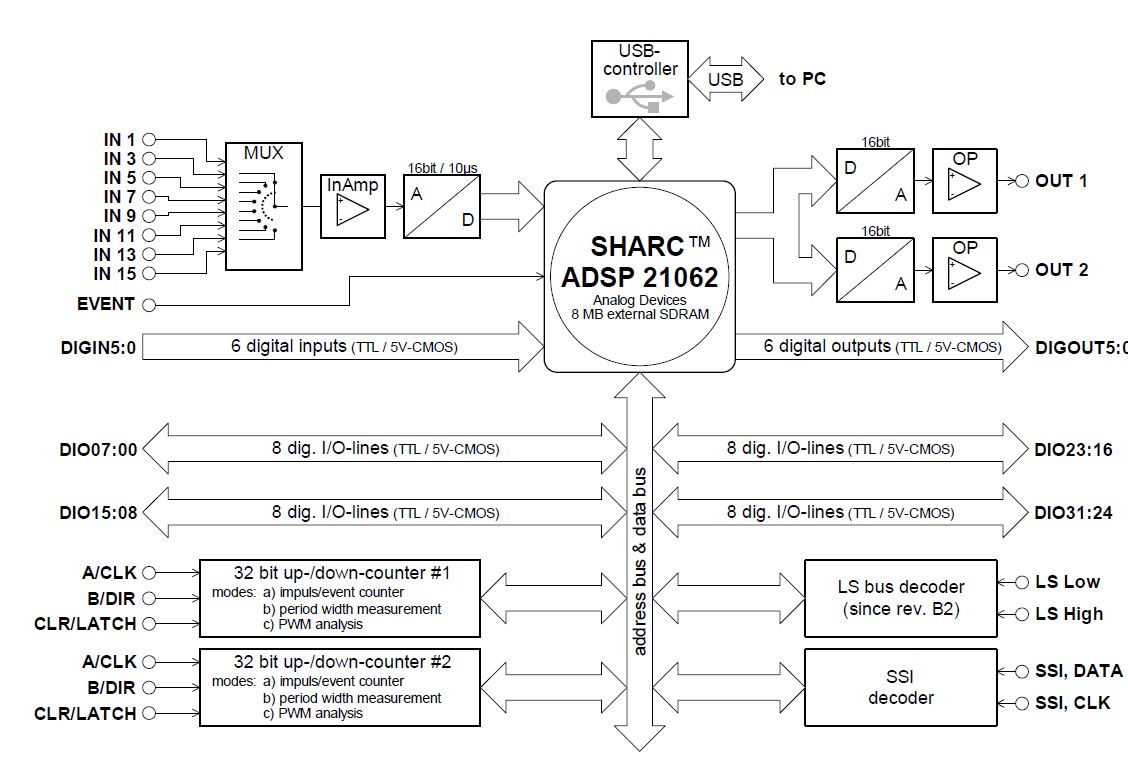

Le schéma suivant présente la topologie électrique d’un système ADwin-Ligh-16 équipé de l’option DIO2 :



- Entrées/Sorties numériques :


L’option L16--DIO2 porte le nombre de voies numériques à 44 dont 12 voies sont fixes en direction. Les 32 voies complémentaires sont bidirectionnelles et leur sens (entrée ou sortie) est programmable. Elles sont compatibles TTL/CMOS 5DVDC.


- Compteurs :


Les 2 compteurs peuvent être lus indépendamment ou de manière synchrone. Ils disposent chacun de deux registres LATCH permettant de figer la valeur de comptage courante. Ils peuvent être réinitialisés à chaque écriture dans un registre de LATCH. Ils peuvent utiliser une horloge externe ou une horloge interne.


Ils peuvent être utilisés pour les mesures suivantes :


- Comptage incrémental simple,

- Fréquence,

- Période,

- Rapport cyclique,

- Comptage incrémental, décrémental en quadrature sur codeur angulaire,

- Largeur d’impulsion.


Le schéma suivant présente la topologie électrique d’un compteur :



- Décodeur SSI :


Un codeur incrémental avec interface SSI peut être relié à cette entrée. Il doit être différentiel selon les valeurs de signaux RS422/485.


Le décodeur peut être lu à n’importe quel moment ou peut fournir des lectures en continu. Sa fréquence est réglable de 40 KHz à 1 MHz. Sa résolution est de 32 bits.


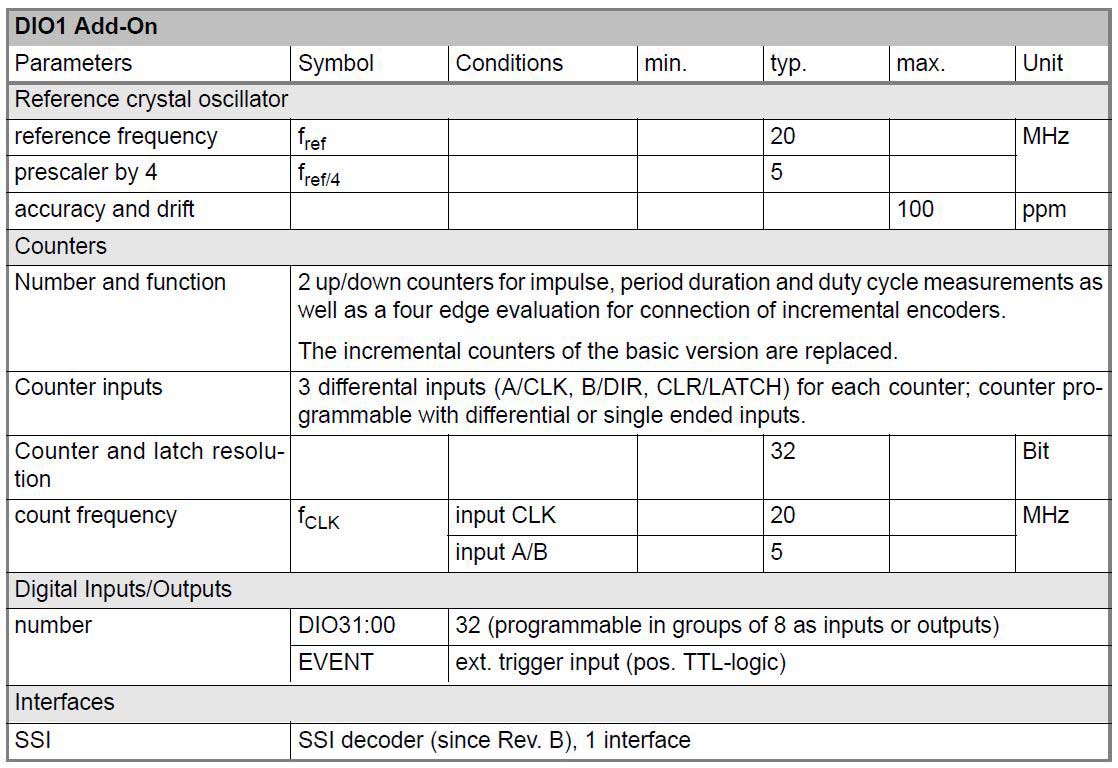

Les spécifications de l'option L16-DIO2 sont les suivantes :
