Les systèmes ADwin-Gold-II sont équipés de 16 entrées analogiques différentielles multiplexées vers deux convertisseurs 18 bits. Ces deux convertisseurs fonctionnant de manière totalement indépendante. Cela permet un synchronisation entre les deux convertisseurs, donc entre les voies des deux convertisseurs. Cela permet également des acquisitions à des fréquences totalement asynchrones.

>p>Toutes les entrées analogiques Elles sont équipées d’un amplificateur à gain programmable pour lequel le gain peut être réglé de 1 à 4 pour des gammes de 10VDC bipolaire, 5 VDC bipolaire, 2,5VDC bipolaire ou 1,25 VDC bipolaire.

La durée de conversion est de 2µs, cela permet d’échantillonner sur une voie unique à une vitesse maximale de 500 KHz.

Lorsque plusieurs voies sont utilisées, il faut ajouter à la durée de conversion, le temps d’établissement du multiplexeur et de l’amplificateur programmable. La somme de ces durées est de 10 µs, cela permet d’échantillonner plusieurs voies à une vitesse de 100 KHz globale. Cette fréquence doit être divisée par le nombre de voies à échantillonner pour connaître la fréquence d’échantillonnage de chaque voie. A titre d’exemple, si l’on échantillonne 4 voies, chacune pourra être acquises à une fréquence maximale de 25 KHz.

Le schéma suivant présente la topologie électrique des entrées analogiques :

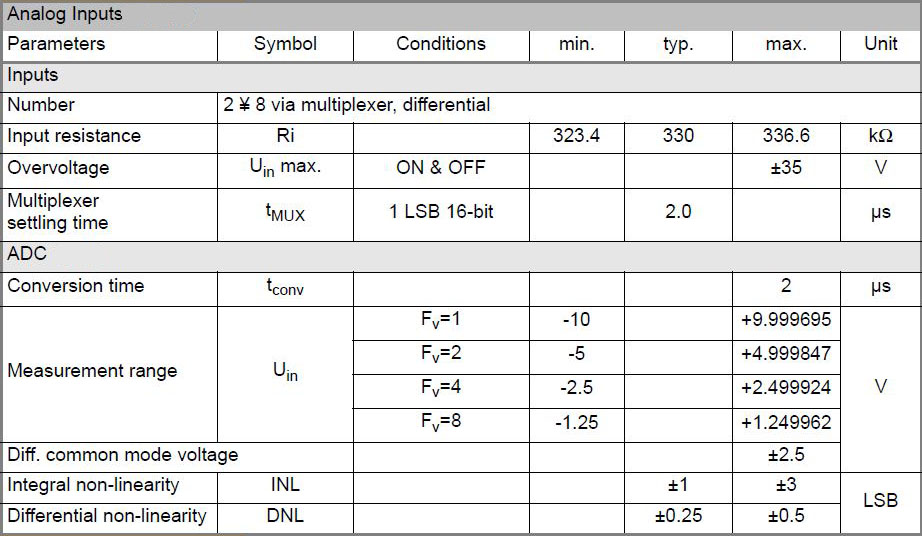

Les spécifications des entrées analogiques sont les suivantes :
